電路問題!

在LED串兩端加個220uF左右的濾波電容.此電容即可以濾波也可以做啟動緩沖電容.LED擊穿開路的原因是由于降壓電容上電的瞬間有個大電流高電壓的脈沖產生而損壞的

實際應用中,短路較多見.

請問是什么顏色的led﹖﹖  電容規格﹖﹖

我的初步結論﹕1﹑電路問題﹗﹗
              2﹑在led焊接時﹐靜電將led擊穿﹗﹗


最好將電路圖拿出來討論﹖﹖

阻容降壓怎么能做出好LED燈哪?對電網一點隔離作用都沒有,一切隨機干擾和開機瞬態沖擊都能順利通過發光管,無功功率比有功功率大好幾倍,電流也不穩定,這樣的產品趕快停產吧.想做好燈就用LED驅動器.
這個驅動器就能解決你的問題.最小尺寸的規格可以在E27燈頭里封裝.

AP-2B1發光二極管驅動器使用說明書

用途和特點:
AP-2B1發光二極管驅動器是制作一體化半導體燈的專用電源變換器,用于安裝在半導體燈內部,串聯驅動1串5-40只小功率發光二極管工作,220V交流市電供電,輸出脈動恒定電流.
本驅動器使用高頻脈寬調制式開關變換電路,變換效率高,體積小,工作穩定.
本驅動器為全密閉模塊封裝結構,適合在高濕度,高粉塵,強震動等環境下使用.

技術指標:
輸入電壓:AC 187--253V
輸出電流:18mA±5%
變換效率  85%
驅動管數:5-40只
使用溫度:-20-60℃
模塊體積:24x21.5x16

使用方法:
本模塊有4根引出線,2根橙色線是輸入端,接交流市電.黃/白線是輸出線,黃線接發光二極管正極,白線接發光二極管負極.所有發光二極管串連連接.

使用注意事項:
1、發光二極管不得接反,否則可能擊穿發光管.
2、本驅動器是不隔離結構,使用時注意安全,制作發光二極管燈時發光二極管引線不得在燈具外部裸露.

馮  13826550467  0755-83301526  fxusheng@yahoo.com.cn

誰說不能做好呀,你的模塊過CE沒有呀,我們的阻容過CE,出口很多國家,都沒有什么問題,兄弟不要這果斷撒,不要推自己的產品就把別的電路說的一文不值!!!!!

HOHO  看來又準備熱鬧了~~~~

IR主導(現貨供應IR2520D)


IR2520D型鎮流控制集成電路

  國際整流器公司的IR2520D是為了克服用分立元件設計的自振式鎮流器的缺點,同時保持成本低而設計的高壓集成電路,用于驅動CFL燈或者用于尺寸小的鎮流器.IR2520D包含預熱、點燃、正常運作、CFL燈故障保護、交流電網低電壓保護等等必不可少的功能,以及600 V半橋電路的高壓邊和低壓邊驅動器.雖然IR2520D集成了許多功能,它只有八個引出腳,使用標準的SO8或者DIP8封裝,可以把整個鎮流器的元件數量減少到最多只有二十個元件.

用IR2520D進行的設計是非常簡單的,因為它只有兩個控制引腳:VCO (振蕩器的輸入電壓為直流0-5 V )和FMIN.在把設計成用于功率不同的燈時,只需要修改幾個外接元件.

  高壓集成電路IR2520是為了幫助工程師們設計先進的鎮流器解決方案,與以前的控制器/MOSFET和自振式雙極型晶體管鎮流器相比,用IR2520設計的鎮流器有著很多的優點.

  為了便于開展應用開發工作,工程師們可以運用國際整流器公司的鎮流器設計輔助(BDA)軟件,迅速地選擇必不可少的外接元件.利用新的鎮流器參考設計,并與鎮流器設計輔助(BDA)軟件結合起來,可以進一步簡化和加快新型鎮流器的開發、樣機制造和完成產品的過程.

IR2520D  用于CFL鎮流器的控制集成電路
          特點:(1)運行頻率可調
                (2)預熱時間可調
                (3)燈絲開路和無燈保護
                (4)觸發失敗和無效燈保護
                (5)輸入交流線電壓過底保護
現有現貨,有需要的廠家0755—83995292
QQ:673301605,貨源充足,要貨品可先預定
想要花心到電路可以一拖二,一拖三,或更多的,用2520D是最理想的

這有什么看,它的不照樣沒有隔離!!!!

是應該能做好的,并且很適合我們中國人.
但大功率的led用驅動器就比較合理了.

請問﹕能否利用試驗証明此種不良﹖﹖

     脈沖電壓大約多少﹖﹖

高壓限流電容在通斷瞬間都會在另一個引腳端產生一個幅值接近于輸入電壓的瞬間脈沖,與此同時控制電路也未進入正常限流狀態,所以供給LED的電壓可以看作是高壓端的電壓值(220V),LED必然損壞,在LED兩端并個電容的目的就是讓LED兩端的電壓上升減慢.

謝謝大哥的指點,您是否有遇到過類似的品質不良,
該實驗應該如何進行,需要那些元件,數量??

能否告之?

這是我自己搭電路玩的時候發現這個問題的,開始的時候是我的一個朋友把熱得快的指示LED換成藍光,用了一個470K的電阻限流,但是一上電就看到LED閃了一下就不亮了,測量LED時損壞現象為正反向均漏電,數字表二極管擋顯示壓降為0.3V左右,連著壞了好幾個LED.把電阻換成400VAC473(并聯1M電阻)的電容也是一樣照壞LED,我試著在LED兩端并聯一個10V100uF的電容就解決問題了.

是的,許多問題都是重生活中總結出來的,雖然不知道原理.
有心人就會運用到工作中.

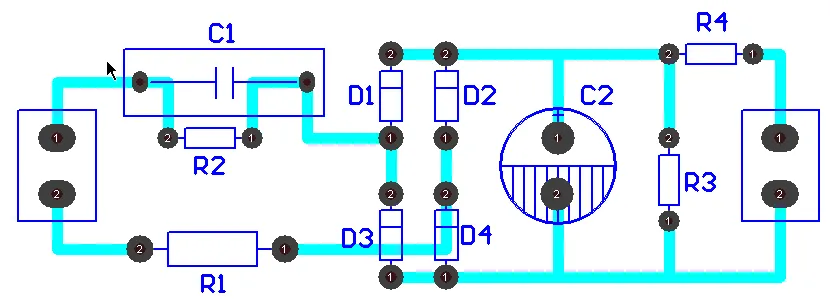

容阻電路不是不好,電路的完整性及原件的參數選擇,都很關鍵,如下圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155047417.png');}" onmousewheel="return imgzoom(this);">
(1)R1,一般選用47E/1W的普通碳膜電阻,R1對開電瞬間緩沖的效果較明顯,沒有R1電路的穩定性下降,易出現問題是開電瞬間打火嚴重,瞬間燒掉半導體器件,如后接有穩壓器或發光二極管.
(2)R2一般選用470-1M/0.25W電阻,作用為C1提供放電回路,組成容阻降壓電路
(3)R4一般選用300E/0.25W電阻,為降壓輸出緩沖電阻,多路時也可用于分流或限流.
(4)R3一般選用10K-100K/0.25W電阻,為降壓輸出假性負載,防止電路空載時輸出端電路過高,保護負載,同時關電時為電路提供放電路.

qs7785yj朋友說得很正確,在LED串兩端并濾波電容很重要,我確實遇到這樣的問題,沒有濾波電容有時間一通電就會損壞LED.

基于價格和體積的因素,我們的普通小功率5mmLED采用2種電路,一種是阻容電路,和上面朋友的電路基本一樣,另一種是在這個電路基礎上采用7805恒流電路.
不過我上面說的故障現象,經過LED供應商把壞的LED檢測分析,他們說是靜電的問題造成,我對這個回答表示憂悶,因為一般來說靜電造成的LED故障是短路比較常見,對于開路我真的不知道怎么解釋,也無法做個實驗,有那位老師有這樣的經驗敬請分享一下!

愿聞其詳.

我對靜電造成的LED故障是短路這個解釋比較憂悶,一下不能從理論上理解,可以說說嗎?

幫你頂一下!!!我的一款產品還在樣品階段,馬上要小批量試產,不知道結果如何啊!!:)

剛完成10套樣機,在上機前就發現了許多不良品,反向漏電的較多,但是通過檢驗的老化后沒有發現什么壞的.

LED故障是短路比較常見,對于開路我這邊遇到的大都是由于焊接時造成的金線開路.
