請問多路輸出低壓滿載時有一路紋波特別大.是什么原因?呈工頻.

請問多路輸出低壓滿載時有一路紋波特別大.是什么原因?呈工頻紋波100HZ左右!!
其中30V這路!是不是占空比過小.還是輸入電容....還是環路........哎呀!頭痛!!!

全部回復(67)

只看樓主

正序查看

倒序查看

howard_zhang

LV.4

2004-09-02 13:47

如果只有一路有,問題應該在你變壓器的繞制上.

回復

藍黑

LV.9

2004-09-02 14:09

@howard_zhang

如果只有一路有,問題應該在你變壓器的繞制上.

我的是8路的....該如何?

回復

zjchrd

LV.2

2004-09-02 14:17

@藍黑

我的是8路的....該如何?

能否貼出電路圖

回復

藍黑

LV.9

2004-09-02 14:19

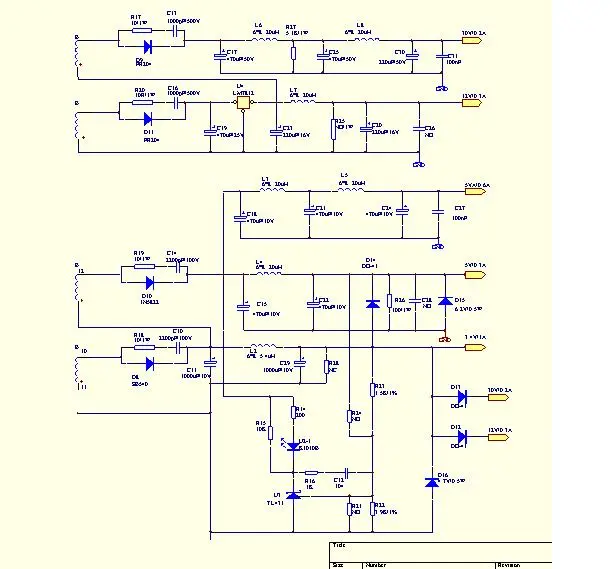

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094149174.jpg');}" onmousewheel="return imgzoom(this);">

回復

藍黑

LV.9

2004-09-02 14:21

@zjchrd

能否貼出電路圖

在下面..謝謝!!!

回復

zjchrd

LV.2

2004-09-02 14:25

@藍黑

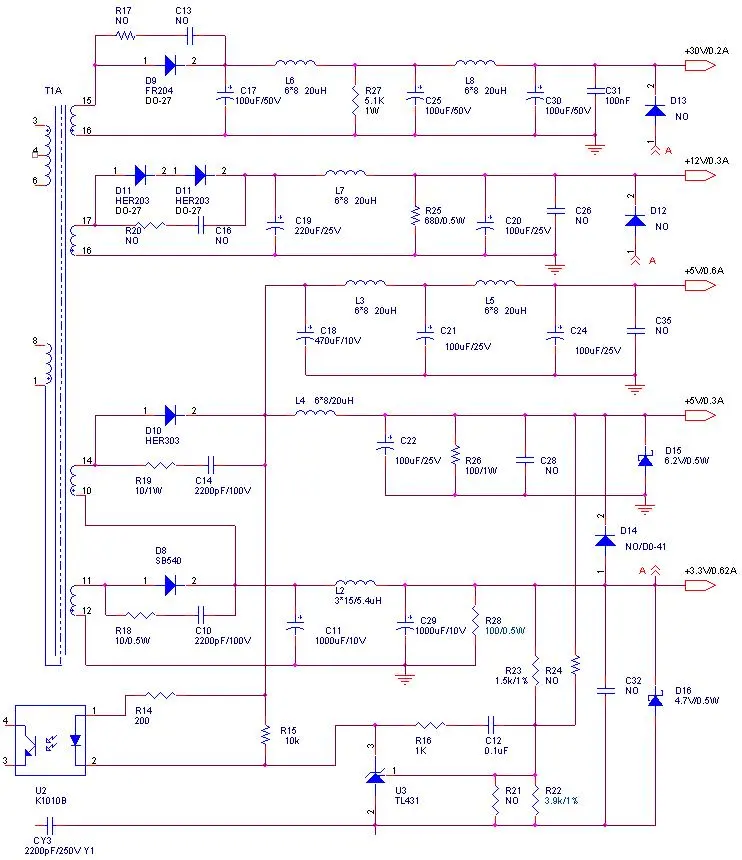

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1094149174.jpg');}"onmousewheel="returnimgzoom(this);">

減小L6,L8
增大相應電容

回復

藍黑

LV.9

2004-09-02 14:29

@zjchrd

能否貼出電路圖

是這樣的...全電壓輸入...
90V滿載時30V那路紋波特別大.其它路很好.而且開關波形也不錯.加大輸入輸出電容沒效果.90V滿載時占空比為35%左右.
不知道還提供什么?謝謝!

回復

藍黑

LV.9

2004-09-02 14:30

@zjchrd

減小L6,L8增大相應電容

但客戶對紋波要求1%.啊
相應電容是指?

回復

howard_zhang

LV.4

2004-09-02 15:51

@藍黑

但客戶對紋波要求1%.啊相應電容是指?

30V繞在+12V上

回復

藍黑

LV.9

2004-09-02 15:53

@howard_zhang

30V繞在+12V上

這是舊版本的圖.. 新的就是疊在12V之上!

回復

藍黑

LV.9

2004-09-02 15:57

@藍黑

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094155041.jpg');}" onmousewheel="return imgzoom(this);">
