引言

　　嵌入式系統是以應用為中心、以計算機技術為基礎、軟硬件可裁剪、適應應用系統對功能、可靠性、成本、體積、功耗等有嚴格要求的專用計算機系統。其主要由嵌入式處理器、相關支撐硬件、嵌入式操作系統及應用軟件系統等組成。使用嵌入式系統技術，不僅可以實現硬件和軟件的集成優化，而且具有多任務和網絡化功能。基于嵌入式系統的以上優點，針對星圖識別大數據量、實時響應速度和高可靠性等特征，以及方便以后的遠程控制，本文提出一種以SBC+DSP為硬件平臺的嵌入式系統，并說明其特征。

　　系統設計

　　系統構成和框圖

　　在星圖的識別系統中需要進行大量的星圖數據的處理工作，并且需要存儲星表數據，利用一般的嵌入式系統很難滿足其數據量和實時性的要求，為此提出一種帶數據處理模塊的嵌入式系統，這樣不僅可以大大增強其數據處理能力，而且可以節省大量的系統資源，用于完成其他的控制工作。SBC+DSP嵌入式系統主要由單板電腦(SBC)和一些功能模塊組成，用戶在系統提供的交互界面來完成對整個控制系統管理、控制工作。整個系統的構成如圖1所示：


　　系統硬件結構設計

　　為了達到系統的性能要求，高數據處理能力、實時響應能力、成本和可靠性，各子模塊的硬件選擇分別如下。

　　SBC系統采用研華的PCM-9375，具有最大500M的CPU頻率，支持多個串口通信接口和USB2.0通信接口；硬件平臺支持WinCE6.0或WindowsXPE嵌入式操作系統，能夠支持CF卡啟動；具有增強的IDE總線接口和PC/104外部擴展接口。是一款高性價比、低功耗無風扇單板電腦，適合于大多數嵌入式系統的應用環境，并且具有高的系統可靠性。

　　DSP子系統采用DM642，專用于數字媒體應用的高性能32位定點DSP，其工作主頻最高可到720MHz，具有多路視頻輸入輸出口，能夠實現與視頻信號的無縫連接。由于DSP器件中采用的哈佛結構、多總線結構和片內DMA電路與局部總線，使其能夠實現數據的并行操作，具有強大的數據和信息處理能力。

　　PC104采集模塊采用中泰的PM516，具有模擬和數字兩種接口，模擬輸入部分：輸入通道數：單端32路，雙端16路；輸入信號范圍：0～10V，-5V～+5V；輸入精度：12Bit；最大采樣頻率：75KHz。數字部分：電平方式為TTL，輸入、輸出通道數均為16路。

　　SBC+DSP系統優點

　　DSP采用改進的哈佛結構，具有獨立的程序和數據空間，允許同時存取程序和數據，由于其高速的數據處理能力被廣泛地應用于圖像處理領域，但是單獨的DSP系統不能夠提供友好的人機交互界面。嵌入式單板電腦雖然具有豐富的外部擴展接口和友好的人機界面，但其系統資源有限，不適合進行大量的數據處理操作。為了使系統滿足這兩方面的功能，本系統將兩者結合起來，現實優勢互補。主要特點如下：

　　1）整個系統采用了分布式的控制原理，將各個功能模塊單獨“隔離”，使每個模塊都能夠單獨工作，但同時又能夠完成集中獲取數據、集中管理和集中控制的目的。這種控制方式大大改善系統的可靠性。

　　2）從圖1可以看出，DSP子系統可以作為一個獨立的高速數據處理系統，這個高速數據處理系統本身具有數據處理、可編程開發的特點。DSP系統主要是完成圖像數據的采集，并進行濾波、信息提取和識別等算法處理，然后將獲取的有用數據通過相應的接口傳遞給主系統。這種系統結構模式充分利用DSP系統強大的數據處理功能和SBC嵌入式操作系統的管理、操作以及遠程通信功能。

　　3）其將通用操作系統與實時操作系統的特點相結合，嵌入式計算機系統與專用信號處理器相結合。軟硬件相輔相成集中統一地完成設備控制與信號處理，使整個系統的性能與可靠性得到進一步提高。

　　4）SBC系統安裝windowsXPE嵌入式系統，它是windowsXPprofession的組件化版本，其界面于普通的XP系統沒有差別，使其更適合大多數windows用戶的習慣。

　　5）用戶應用程序的開發可以在普通的PC機上用相應的軟件進行，完成后將其移植到目標系統即可。

　　6）由于采用了低功耗的設備，與傳統的PC機+DSP系統相比較，其降低了整個系統的功耗、成本。

---

　　工程應用

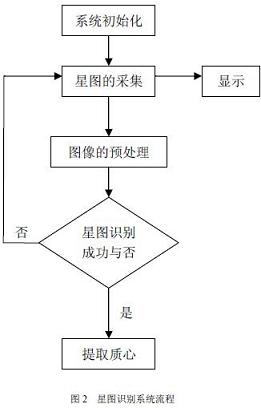

　　進行星圖識別的整個系統的流程如圖2所示：

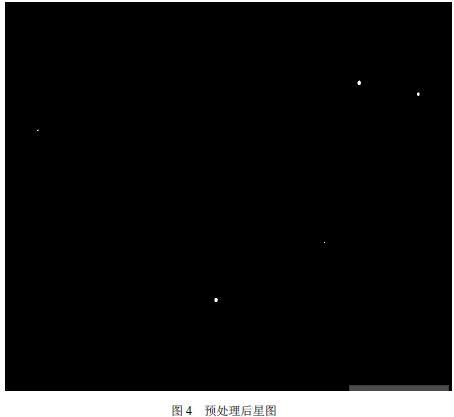

　　其中嵌入式系統的DSP子模塊來完成星圖的采集并對星圖作預處理工作，包括去除噪聲，圖像的分割，用于后面的星圖識別工作。處理前后的結果分別如圖2，圖3；




　　比較處理前后的兩幅圖可以看出，圖像的信噪比明顯得到了提高。試驗證明圖像數據的采集率高達25幀/s，而完成上述處理過程的時間



　　結論

　　本論文的創新點在于提出了一種將高速數據處理的數字信號處理器和具有嵌入式內核的實時操作系統有機結合起來，設計出一種嵌入式系統平臺。使系統不僅具有嵌入式系統的優點和技術特性，而且還具有DSP高速數字信號處理的能力，為實現系統的大數據量和實時性處理提供了有力的支持，且其較傳統PC機+DSP控制系統在可靠性、體積、功耗、性價比等方面都具有明顯的優勢。
