移動電源已經成為生活必備品，更在2023年逆勢增長。近日，國家市場監督管理總局發布公告，充電寶產品將于2023年8月1日起開始實施強制認證（CCC認證），過去低價低質的充電寶時代即將宣告結束，不僅如此，共享充電寶行業或許也將迎來大洗牌。伴隨著新措施而來的，還有更高的效率和更高的溫度要求（在產品標稱工作溫度最大負載下，外殼溫度不超過60℃），這使得目前的移動電源芯片解決方案無法應對3C時代的高要求，而水芯電子高效率移動電源系列芯片，為解決這類問題應運而生。除了大家熟知的明星產品M12269和M12369等大功率升降壓SOC移動電源SOC芯片外，本文重點介紹的就是這個家族中真22.5W的M12218和M12229芯片。

M12219芯片示意圖

M12218和M12219是一款面向真22.5W移動電源應用的專用SOC，集成了同步開關升降壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，支持UFCS（可選）、PD3.0、QC3.0、AFC、FCP、SCP、BC1.2、DCP等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC過溫、放電過流、輸出短路保護等完備的保護功能。

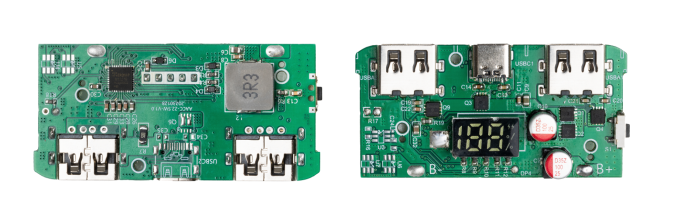

M12219電路板示意圖

其配合極簡的外圍電路，即可組成支持LED燈或LED屏的22.5W多口移動電源。該芯片憑借巔峰效率和溫度性能、創新的功能、靈活定制能力，幫助移動電源行業客戶輕松應對移動電源3C大考。

M12218和M12219真22.5W移動電源芯片全程22.5W輸出不降功率，告別虛標！

M12218是LED燈顯芯片，M12219是LED屏芯片，其他性能類似。本文將圍繞著M12219芯片做系統介紹。

M12219規格書示意圖

M12219的四大特點

1.高效充放電管理，自動匹配最優充電模式

高效雙向電壓變換器(開關頻率:最大1MHz）

最大輸入/輸出功率22.5W

超高的充放電效率和溫度表現

電芯規格:4.2V/4.25V/4.3V/4.4V/4.45V

電芯串?dāng)?shù):單串

支持充電電流自適應，最大充電電流3A

放電電壓精度:10mV，充電電流精度:5mA

支持耳機小電流充電模式

支持線損補償功能

支持ABCL口的各種組合，支持雙路C口

支持帶多充電線的充電寶應用

2.支持多種快充協議

PD3.0/PPS、PD2.0

QC3.0、QC2.0

AFC、FCP、SCP

BC1.2DCP，APPLE2.4A

UFCS（可選）

3.高度集成

內置環路補償電路

內置16-bit高精度ADC

內置雙路USB Type-C接口

集成 IIC 接口，可擴展 MCU

集成 188 屏電量顯示和快充指示

4.更加安全的保護機制

20V 管腳耐壓，支持軟啟動功能

過壓/欠壓、過充/過放、過流、過溫、短路保護

M12219原理簡圖

M12219的四大亮點

1.超高效率和超低溫度

在最惡劣的3.1V轉10V 2.25A測試條件下，效率仍然高達90%以上，比友商高6%以上。溫度比友商低72℃。全程帶載不降功率，功率不虛標。輕松通過3C認證。

2.支持自帶三線功能

支持CBL自帶線功能，每個USB口和每條線都支持快充，C線支持雙向快充。解決了目前多線充電寶的C口無法雙向快充等功能缺陷。

3.支持耳機小電流充電模式。

4.可以根據客戶需求快速定制，體積小、性能強、集成度高、性價比出色。

M12219測試

效率測試

接下來，讓我們來看看MERCHIP水芯電子的M12219巔峰效率。從負載電流—轉換效率曲線圖上來看，M12219的效率最高可達94.74%，高于友商芯片峰值7%左右，如下圖所示。

M12219放電效率曲線圖

友商放電效率曲線圖

溫度測試

那在溫度方面，我們將兩款產品同時放在3.3V的電池，10V/2.25A負載和開放環境下測試，結果發現，M12219的溫度僅僅只有55.3℃，遠比友商的127.4℃要低得多。同時友商功率無法持續滿載輸出，降低了功率。

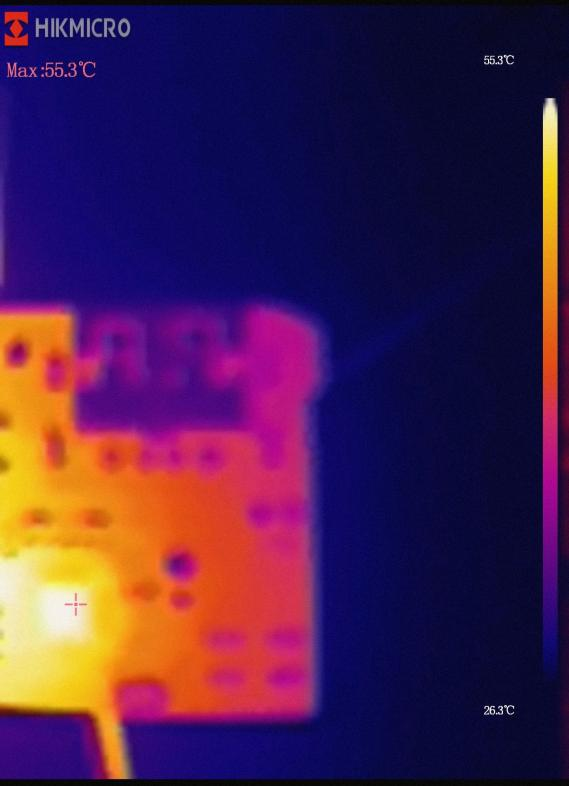

M12219 10V/2.25A 溫度示意圖

友商 10V/2.25A 溫度示意圖

由此看來，即使在最惡劣的工作條件下，水芯電子M12219仍能長時間全程滿載輸出，不降功率，溫度特性優異，助力輕松應對3C大考。

目前，該芯片已獲得多家知名移動電源客戶青睞。

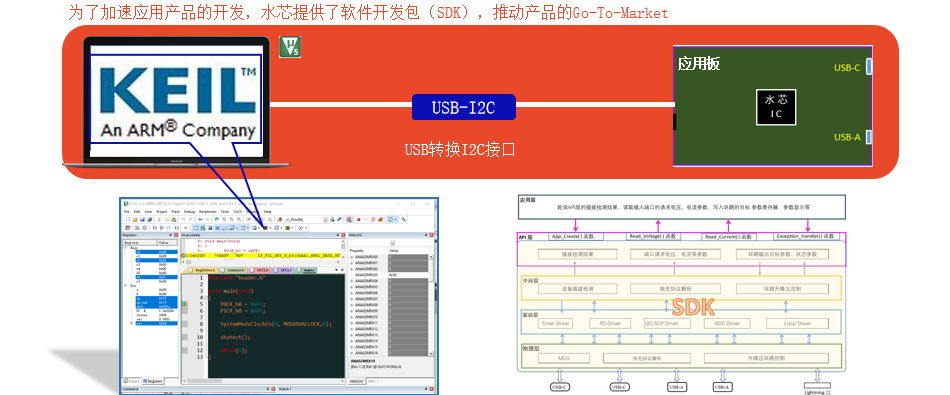

雙向快充開發平臺

MERCHIP水芯電子為客戶提供了極其方便、功能強大的快充移動電源和儲能面板開發平臺，可以快速完成產品定制開發設計。利用水芯雙向快充開發平臺可以快速設計出各種多口大功率產品，提高10倍以上的產品研發效率。

歡迎申請樣品

水芯電子聯系方式：

張女士：18664323420

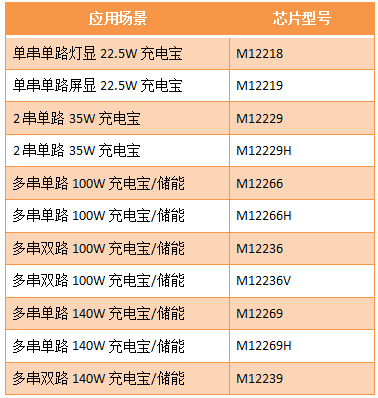

除了M12218和M12219這兩款明星產品外，MERCHIP水芯電子還推出了從22.5W-140W的完整快充充放電平臺。該系列芯片中的M12239等芯片可以支持兩路獨立快充，實現筆記本和手機同時快充。也可以多顆芯片并聯輕松實現多口快充充放電的復雜系統設計。該芯片家族包括以下成員：
