工程師普遍知道，點火信號波形分析是檢測發動機點火系統故障常用的手段，在國內外應用十分普遍。

我們先來大致了解下汽車的點火系統：

發動機點火系統一般分為三種：第一種比較老式的是發動機所有氣缸共用一個點火線圈，點火線圈產生的高壓電通過分電器分配給各缸的火花塞。一般早期的汽車桑塔納、夏利面包車等使用。然后第二種是雙缸點火，即兩缸共用一個點火線圈，這種點火方式只能用于氣缸數目為偶數的發動機上，常見的四缸發動機就是一缸和四缸共用一個點火線圈，二缸和三缸共用一個點火線圈。第三種被稱為 COP 獨立點火，Coil-On-Plug 中文直譯為“線圈在火花塞上”，線圈直接安裝在火花塞上，即一個汽缸一個獨立線圈，俗稱“獨立點火”。每缸火花塞上一個點火線圈，通過凸輪軸傳感器或通過監測氣缸壓縮來實現精確點火，它適用于任何缸數的發動機，現在生產的汽車基本上都是這種點火系統 .

下圖為一個點火線圈的橫截面圖片，從中我們可以看到兩個線圈繞組，初級線圈和次級線圈。初級線圈用較粗的漆包線，通常用 0.5-1 毫米左右的漆包線繞 200-500 匝左右；次級線圈用較細的漆包線，通常用 0.1 毫米左右的漆包線繞 15000-25000 匝左右。初級線圈一端與車上低壓電源（+)聯接，另一端與開關裝置（斷電器）聯接。次級線圈一端與初級線圈聯接，另一端與高壓線輸出端聯接輸出高壓電。

點火線圈之所以能將車上低壓電變成高電壓，是由于有與普通變壓器相同的形式，初級線圈比次級線圈的匝數比大。但點火線圈工作方式卻與普通變壓器不一樣，普通變壓器的工作頻率是固定 50Hz，又稱工頻變壓器，而點火線圈則是以脈沖形式工作的，可以看成是脈沖變壓器，它根據發動機不同的轉速以不同的頻率反復進行儲能及放能。當初級線圈接通電源時，隨著電流的增長四周產生一個很強的磁場，鐵芯儲存了磁場能;當開關裝置使初級線圈電路斷開時，初級線圈的磁場迅速衰減，次級線圈就會感應出很高的電壓。初級線圈的磁場消失速度越快，電流斷開瞬間的電流越大，兩個線圈的匝比越大，則次級線圈感應出來的電壓越高。

如何用示波器和 COP 獨立點火探頭測量波形：

測量 COP 獨立點火波形可以幫助我們查明各種故障，如檢測單缸的點火閉合角；確定單缸點火線圈的充電時間；判斷次級高壓電路的性能；判斷電容性能；查明某缸失火的火花塞；查出短路或開路的火花塞、高壓線；查出點火不良、受污染的火花塞等。

測量獨立點火波形，不僅僅要用到示波器，還需要 COP 獨立點火探頭。COP 獨立點火探頭 SA204 可以提供免拆式快速診斷，快速感應線圈及火花塞的點火是否正常，為判斷失火及其他相關故障提供了準確的判斷依據。可與市場上任何常規示波器兼容。無需使用電源給探頭供電，可以依靠電磁感應測量帶線圈插頭、單線圈和分電器的次級點火系統。

使用此探頭將 BNC 端連接示波器上模擬通道的 BNC 端頭，開啟示波器，并在示波器模擬通道設置好探針衰減比例為 5kX。啟動車輛，手持探頭將感應端放在點火線圈上方，在示波器上通過調節垂直檔位和水平時基來查看波形。

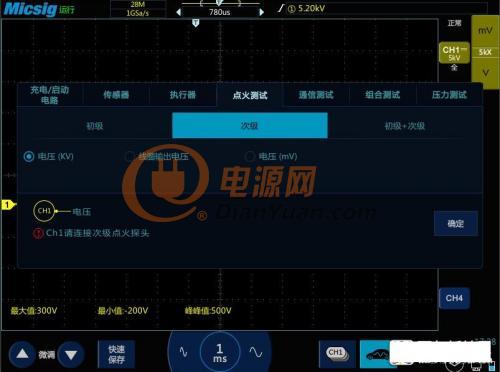

如果你的示波器是麥科信汽修款 ATO1000 系列，可以打開汽修測試包直接選擇點火測試進行自動設置

測量時為避免受傷，使用時獨立點火探頭要遠離活動部件，如交流發電機傳動帶和冷卻風扇。為避免損壞獨立點火探頭，使用時也要遠離排氣系統等高溫部件。

下面來看點火波形分析：

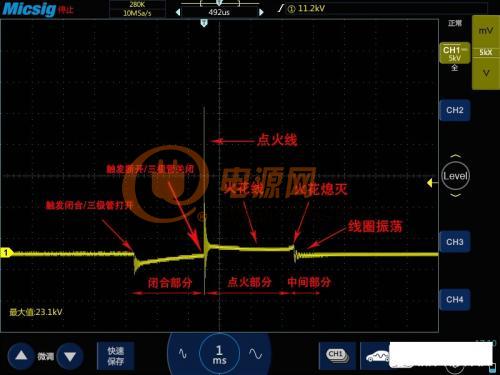

上圖就是一個次級點火波形，它分為三個部分。

閉合部分：代表線圈通電狀態，這段時間是觸發閉合或者晶體管導通的時間。

點火部分：點火部分有一條點火線和一條火花線，點火線是一條垂直的線，代表克服火花塞空氣間隙所需電壓，上圖這個是 23.1KV。火花線則是一條近似水平的線，代表維持電流通過火花塞間隙所需電壓。

中間部分：顯示點火線圈剩余的能量，通過初級和次級之前的來回振蕩來消耗剩余能量。

線圈振蕩階段應當顯示最少 4 個尖峰（包括波峰和波谷）。損失尖峰意味著要更換線圈。線圈振蕩與下一個波形下降之間的時間，線圈處于空閑狀態，此時線圈次級電路沒有電壓。下一個波形下降的開始為閉合部分，這個波形下降被稱為負極性峰值，并產生一個與火花塞擊穿電壓相反方向的小振蕩。這是由于線圈的初級電流剛開啟。線圈里的電壓只有在正確的點火時刻才被釋放，然后高壓火花點燃空氣燃油混合物。火花塞擊穿電壓是擊穿火花塞電極間隙所需的電壓，上圖的火花塞擊穿電壓即測量項的最大值 23.1kV。
