簡單地說，逆變器就是一種將低壓（12或24伏或48伏）直流電轉變為220伏交流電的電子設備。因為我們通常是將220伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。

什么是正弦波逆變器

逆變器可以按照它的輸出波形進行分類，分為方波逆變器、修正波逆變器和正弦波逆變器。

工作原理

在介紹正弦波逆變器工作原理之前，先介紹一下逆變器的工作原理。

逆變器是一種DCtoAC的變壓器，它其實與轉化器是一種電壓逆變的過程。轉換器是將電網的交流電壓轉變為穩定的12V直流輸出，而逆變器是將Adapter輸出的12V直流電壓轉變為高頻的高壓交流電；兩個部分同樣都采用了用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集成控制器，Adapter用的是UC3842，逆變器則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。

輸入接口部分：輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，逆變器不工作，而ENB=3V時，逆變器處于正常工作狀態；而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，逆變器向負載提供的電流也將不同，DIM值越小，逆變器輸出的電流就越大。

電壓啟動回路：ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。

PWM控制器：有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

直流變換：由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。

LC振蕩及輸出回路：保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。

輸出電壓反饋：當負載工作時，反饋采樣電壓，起到穩定I逆變器電壓輸出的作用。

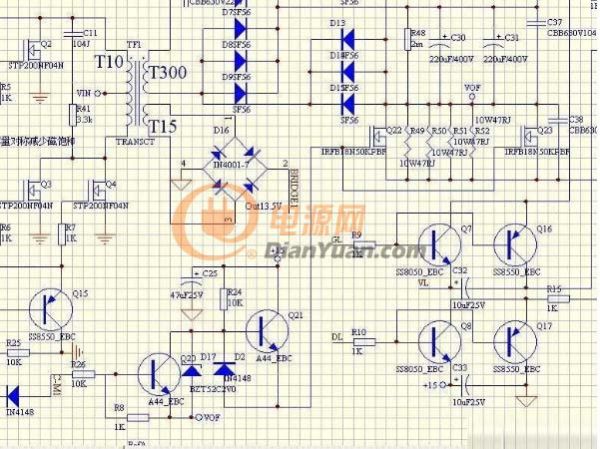

復雜的正弦波電路圖

正弦波逆變器與普通逆變器的區別是它輸出的波形是個完整的正弦波，失真率低，因此對收音機及通訊設備無干擾，噪聲也很低，保護功能齊全，整機效率高。

而正弦波逆變器之所以能輸出完整的正弦波是因為采用了比PWM技術更先進的SPWM技術。

SPWM原理基于脈沖作用于時間函數器件的等效原理：如果脈沖作用于時間函數器件，峰值與作用時間的乘積相等，可近似這些脈沖等效。

SPWM基于固定頻率固定峰值（如開關頻率10k）的三角波與變頻變壓的參考正弦波（基波）進行比較，從而將直流電壓脈沖化（占空比變化的脈沖），以近似參考正弦波作用于器件上。調整參考正弦波的幅值和頻率，從而產生不同幅值和頻率的等效參考正弦波的直流電壓脈寬調制波。

什么是正弦波逆變器_正弦波逆變器的工作原理及相關電路圖

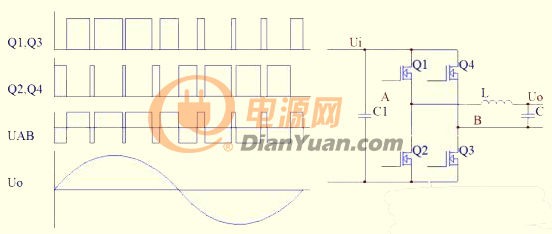

SPWM電路圖
