特瑞仕半導體株式會社（日本東京都中央?yún)^(qū) 董事總經理：芝宮　孝司　第二東京證券交易所:6616）開始批量生產對應工作電壓下限2.5V為止、上限溫度105℃為止的線圈整體型“micro DC/DC”轉換器、XCL223/XCL224系列產品。

XCL223/XCL224系列產品是把線圈和控制IC組成整體的超小型（外形尺寸：2.25mm x 1.5mm x h0.75mm）的降壓micro DC/DC轉換器，實現了世界中輸出電流為0.4A / 0.7A輸出類型中最小級別的小型、超薄。

因?yàn)橥饨恿慵恍枳芳恿?個陶瓷電容，即可構成電源電路，有利于節省電路板面積的空間、及縮短開發工時。此外，由于內置了線圈，使之易于電路板布局、能把不需要的輻射噪聲及電路工作障礙抑制在最小限度。

工作電壓范圍在2.5V～5.5V之間，能在0.8～3.6V (精度±2.0%)的范圍內以0.05V的間隔選擇輸出電壓。振蕩頻率為3.0MHz、能從PWM控制(XCL223)或PWM/PFM自動切換控制(XCL224)中任選一種控制方式。工作周?chē)鷾囟饶軐?duì)應-40℃～+105℃的范圍。

XCL223/XCL224系列產品采用了HiSAT-COT (*1) 、最適用于要求高速瞬態響應的光纜及小型電腦外圍機器、搭載了CPU等便攜式機器及數字式機器。

將本次開發的產品列入產品陣容，使之更進一步能配合用途選擇產品。今后特瑞仕還將力圖擴大符合市場需求的“micro DC/DC”的XCL系列產品。

【XCL223/XCL224系列產品的特長】

? 實現了世界上輸出電流0.4A / 0.7A級別中最小級別的線圈整體型降壓DC/DC轉換器

? 采用了HiSAT-COT(*1) 、實現了高速瞬態響應

? 能對應于光器件、便攜式機器及數字式機器等應用目的

? 高效率　(90%: 4.2V?3.3V　300mA時)

? 工作周?chē)鷾囟?-40℃～+105℃

? 最適用于通過小型化縮小電路板實裝面積

(*1) 本公司獨特的高速瞬態響應技術的名稱。

▲效率數據

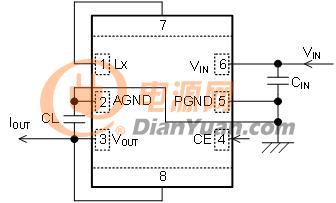

▲電路框圖

▲超小型封裝USP-8B04 (2.25 × 1.5, h=0.75mm MAX)
