物聯網（IoT）正迅速演進且潛力巨大。據相關預測，未來5到10年，將有數以十億計的智能設備通過IoT跨越多個領域?qū)崿F(xiàn)互通互聯，包括有無線控制功能的LED燈泡、機頂盒、智能電表、煙霧報警器、可穿戴設備、安防攝像機、智能家居、智能體重計等等，將帶給我們?nèi)碌纳铙w驗。

圖像傳感器是IoT的核心

在物聯網應用中，傳感器無處不在，無論是智能樓宇/家居領域的智能鎖、安防監控、照明系統、恒溫器、智能門鈴、寶寶監控器、智能家電，還是移動醫療、車聯網、工業領域的無人機系統、機器人，消費電子領域的可穿戴及游戲機等等，都內置多個傳感器，且都至少包含一個圖像傳感器。可以說，圖像傳感器是物聯網應用的核心器件。

一般而言，應用于IoT的圖像傳感器具有以下關鍵特性：

1.小光學格式：1/13至1/4英寸

2.分辨率：VGA至500萬像素

3.系統級芯片（SoC）及RAW傳感器兩種類型

4.具備低功耗待機模式

5.幀率：至少達到30fps以上

從趨勢上看，這類傳感器朝向模塊化、高度集成、低功耗、低成本及支援高度壓縮的H.264視頻方向發展。

安森美半導體憑借在圖像傳感器領域的領先優勢和豐富經驗，在IoT領域制勝，成功的案例如Skully公司設計的被稱為“全球最智能的摩托車頭盔”、Oculus（已被Facebook收購）的虛擬現實（VR）眼罩、Dropcam的家庭安防監控?cái)z像機，以及Canary的 被喻為“最美的家庭全功能安防警報系統”，都采用了安森美半導體的圖像傳感器，提供高品質的全高清視頻。

圖1：安森美半導體在IoT領域的成功案例

全集成的視頻開發方案：MatrixCam

針對家庭自動化系統、樓宇接入設備、嬰兒監視器、先進的照明控制和智能家電等關鍵應用，安森美半導體推出完整的攝像機方案MatrixCam，加快工程師的開發進程，使客戶可隨時投產。

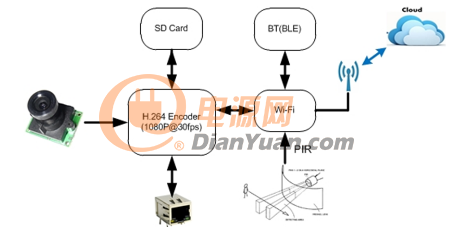

MatrixCam的功能圖如圖2所示：攝像頭捕獲的信息經過圖像傳感器傳給H.264編碼器，該編碼器將信息處理后可傳給以太網或存儲到SD卡，或由WiFi外傳上網，在待機的狀態下經由藍牙或無源紅外（PIR）喚醒系統。

圖2：MatrixCam VDK功能圖

MatrixCam是智能的、低功耗1080p視頻流參考設計：

1.內置眾多互聯互通方案——包括Wi-Fi（802.11b/g/n）、以太網（10/100兆位/秒）和藍牙低功耗（BLE）。

2.支持微型SD卡存儲視頻和圖片

3.可連接到云服務如亞馬遜網絡服務和谷歌云平臺，便于視頻點播和直接在用戶的智能設備上直播。

4.具備雙向音頻功能：提供全向電容式麥克風，支持音頻編碼，捕捉聲音，并播放存儲在SD卡上的音頻文件

5.1080p@30fps智能流：支持Firefox、IE及蘋果的Safari瀏覽器、Linux、Windows及蘋果操作系統、iOS、安卓智能手機系統、亞馬遜和谷歌的云端服務

6.推送通知：由BLE或通過集成運動檢測的 PIR傳感器喚醒。喚醒后，推送通知被發送到指定的便攜式電子設備（智能手機、平板電腦等等），提醒用戶應查看直播（或靜態圖像）。

7.VDK可通過一個簡單的基于web的圖形用戶界面（GUI）或使用專用移動應用進行網絡配置、視頻配置、錄制配置、云配置、用戶管理、拍照、錄制視頻、打開/關閉音頻、查看直播流、固件更新等等。

8.MatrixCam開發套件是開放式影像平臺，提供應用程序編程接口（API）測試程序，包含開放源碼，可從電腦或安卓系統執行，API及示例代碼GitHub資源庫如下表所示。

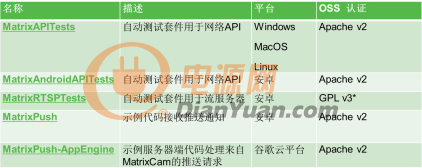

表1：API及示例代碼GitHub資源庫

MatrixCam參考設計結合了安森美半導體的圖像傳感器AR023Z、降壓/升壓轉換器NCP3064、開關NCP6332-D、低壓降穩壓器（LDO）NCP160-D、電壓監控MAX708T、電量計LC709203F、電池充電器NCP1855-D等器件，其中AR023Z 1/2.7英寸CMOS圖像傳感器是這參考設計的核心。

AR023Z是高性能的1080p高動態范圍（HDR）圖像傳感器，采用DR-pix技術提供領先業界的微光性能，支持高品質1080p 60fps高清視頻，靈活的接口選擇如并行或HiSPi接口兼容于所有流行的圖像信號處理器（ISP），提供片上HDR或支持第三方ISP交錯HDR模式的選擇，開窗、像素合并、跳行、溫度傳感器等先進的特性為客戶提供更高靈活性。HDR是AR023Z最關鍵的特性，其多重曝光HDR技術可提供16倍和32倍增益比，自適應局部色調映射可讓高動態的功能更易于使用，增加的動態范圍超越前代技術，提供更靈敏像素及更優信噪比（SNR），支持交錯模式T1/T2 幀輸出選擇即芯片外HDR處理。客戶可根據圖形處理器決定具體使用哪一種模式。

此外，MatrixCam還使用了GainSpan 的GS2011 WiFi模塊，提供極低待機功耗，符合IEEE 802.11b/g/n標準，支持WEP/WPA/WPA2安全、Adhoc網絡以及Wi-Fi保護設置（WPS），提供SPI、UART、SDIO等I/O接口，其中SDIO可達40Mbit/s的傳輸速率，其WiFi和TCP/IP網絡堆棧無需使用外部處理器就可直接在模組上運行，通過美國FCC、加拿大IC、歐洲的ETSI及日本的TELEC認證，能在全球暢通無阻地使用。

MatrixCam的關鍵特性

應用程序處理器

·1080p@30fps視頻串流通過以太網及Wi-Fi

·為視頻和靜態圖像添加分辨率選擇

·內置圖像信號處理器

·從待機喚醒的視頻直播和錄制

·藍牙低功耗（BLE）和遠紅外（PIR）從待機喚醒

圖像傳感器

·分辨率：1920x1080@60fps

·像素尺寸：3um

·色彩濾波陣列（CFA）：RGB Bayer

·快門類型：電子卷簾快門（ERS），GRR

·輸入時鐘范圍：6-48MHz

·輸出：串行，并行

·輸出時鐘最大值：148.5Mp/s（4通道HiSpi），74.25Mp/s（并行）

·幀率：60fps

·響應：4.0V/lux-sec

·信噪比（SNR）最大值：41dB

·電源電壓：I/O：1.8或2.8V

·數字：1.8V

·模擬：2.8V

·HiSpi：0.3V-0.6V（SLVS）1.7V-1.9V（HiVcm）

PIR傳感器

·能檢測10-15英尺處的人

·檢測角度至少應為140度

無線連接

1)Wi-Fi

·單頻帶（2.4Ghz）Wi-Fi模塊能力802.11b/g/n

·Wi-Fi在客戶端模式下運行

·待機模式低功耗

2)BLE

·能連接攝像機到房間內其它BLE4.0設備

·能從待機喚醒

以太網：IEEE802.3u 10/100mbps

音頻

·麥克風：全方位麥克風

·音頻譯碼：16khz，32/64kbps AAC-LC

·揚聲器：NXP（手機揚聲器）0.5瓦

存儲器：微型SD卡插槽

USB連接器（微型USB）

·用于調試

·用于固件升級

·錄制圖片和視頻到SD卡和從SD卡播放

·將有一個滑動開關來打開/關斷

電源

·微型USB

·單節鋰離子電池充電器

鏡頭規格

·HFOV（水平視野）：105°

·VFOV（垂直視野）：80°

LED：多色LED以顯示狀態

實時時鐘：將使用實時時鐘（RTC）GS2011MIES

總結

攝像機在IoT應用中不可或缺，圖像傳感器發揮著至關重要的作用。安森美半導體具有從分立半導體到專用標準產品（ASSP）和定制專用集成電路（ASIC）的寬廣產品陣容，基于強大卓越的運營和大量應用的悠久歷史，能為快速增長的IoT市場提供完整的IoT方案。為促進IoT產品采用更多的視頻而開發，并加快相關產品上市，安森美半導體推出開放的成像平臺MatrixCam，提供通過WiFi、BLE或以太網連接的低功耗視頻流和靜態圖像捕獲，具備領先業界的微光性能，支持雙向音頻和云整合，易于定制，使產品能快速上市。
