信號開關多用在一些電路的模擬當中，是模擬電路得以順利進行的重要器件之一。模擬電路能夠為設計者最大程度的節約設計與時間上投入的成本，可以說為近年來的電子電路設計做出了巨大的貢獻。本文將為大家介紹TI的一款優秀PCIe信號開關——HD3SS3411。

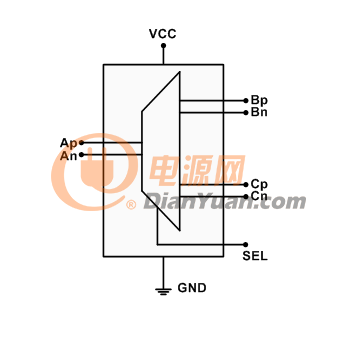

HD3SS3411方框圖

HD3SS3411是一款優秀的信號開關接口器件，采用復用器或解復用器兩種配置。該器件可通過控制引腳SEL在兩個差分通道（端口B到端口A，或者端口C到端口A）間切換。

HD3SS3411是一款通用模擬差動無源開關，只要在0V至2V的共模電壓范圍內偏置，并且具有差分幅值高達1800mVpp的差分信令，即可用于任何高速接口應用。該器件采用自適應跟蹤，可確保信道在整個共模電壓范圍內保持不變。

該器件具有出色的動態特性，可在信號眼圖衰減最小的情況下實現高速轉換，并且附加抖動極少。該器件在工作模式下的功耗<2mW；在關斷模式下的功耗<2μW（可通過OEn引腳切換模式）。

特點

兼容多個接口標準；

包括部分FPD鏈接；

運行10Gbps；

寬3dB～微分BW7.5GHz；

優秀的動態特性（4GHz）；

插入損耗=-1.1dB；

回波損耗=-11.3dB；

隔離=-19dB；

雙向“Mux/De-Mux”差開關；

支持共模電壓0V~2V；

單一的3.3V電源電壓VCC±10%；

工業溫度范圍-40°C到105°C；

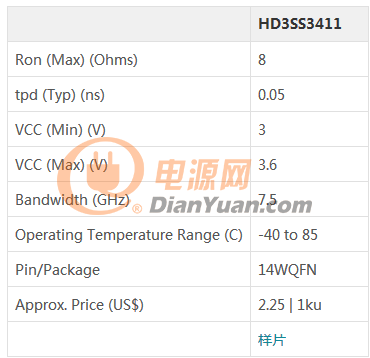

HD3SS3411參數

從以上的內容中可以看到HD3SS3411的兼容性是非常優秀的，而兼容性對于模擬電路的設計來說是非常重要的。通過本文的介紹相信大家對于TI的HD3SS3411這款優秀的信號開關有了初步的了解，這款新產品將幫助設計者解決設計時間，加速設計流程。
