經過近幾十年的發展，LED技術已經逐漸成熟并成為目前主流的照明技術。對于LED驅動器，人們也不再滿足于只能進行單一的驅動，而將更多的功能集合到LED驅動上。針對現下LED驅動設計的特點，TI推出了一款具有預充電、LOD（LED打開檢測）等功能的48通道LED驅動器——TLC59582。

TLC59582是一款LED橫流驅動器，擁有48個通道，輸出通道分為三組。每組有一個512-一步顏色亮度控制（CC）。CC調整亮度控制之間的顏色。所有48個通道的最大電流的值可以從全球亮度控制（BC）設置。

TLC59581/82配備檢測功能，LED打開檢測（LOD）通過串行接口端口可讀。擁有熱關閉（TSD）和IREF電阻短保護（ISP），確保系統的可靠性更高。TLC59581/82設備擁有省電模式，集總電流消耗僅為0.8mA（典型的）。因此TLC59581/82是一個非常優秀的解決方案，用來提高顯示性能的多路復用面板low-grayscale模式。

特點

48恒流輸出通道；

3.3VCC20mA；

VCC=3.0V至5.5V；

恒流精度；

設備間（Typ）=±1%，±2%（最大值）；

數據傳輸速率:25兆赫；

灰度時鐘:33MHz；

Pre-Charge場效應晶體管，以避免重影現象；

增強對卡特彼勒取消電路；

Low-Grayscale增強；

打開檢測（LOD）；

熱關閉（TSD）；

工作溫度:-40°C到85°C；

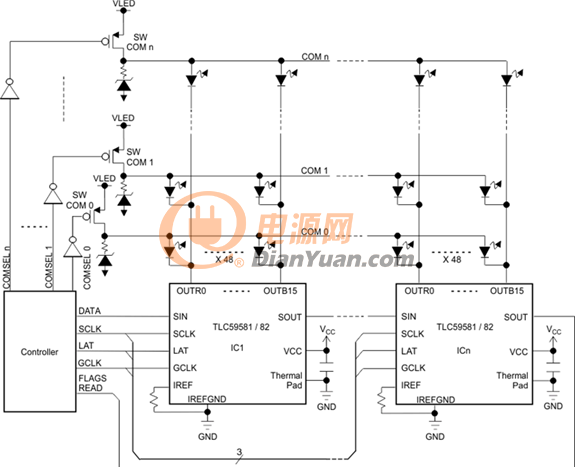

方框圖

參數

通過以上的介紹，可以看到TLC59582在檢測與節電方面有著較為明顯的優勢。在LED照明越來越注重環保的今天，電源的安全與功耗的降低是人們較為關心的重點，這款產品在這兩個方面取得的成績必然將受到人們的關注。
