使用模擬器進行計算模擬，可以幫助工程師在設計階段有效避免成本、機械損失。在進行仿真測試時，boost電路輸出電壓出現峰值問題是比較常見的，通常與模型的自帶參數、電路設計缺陷、電壓輸出不穩定等問題有關。下面我們將通過一個案例，為大家解讀怎樣才能夠有效的在模擬測試階段避免boost電路輸出電壓出現峰值問題。

案例情況

使用仿真模擬器進行boost線路模擬，在操作中的具體參數為：輸入電壓24-48V，輸出電壓380V，P_out為500W。

峰值情況如下圖所示：

圖為在仿真模擬器上所出現的峰值

專家分析

依據波形和具體的參數進行分析后，可以判定造成峰值的主要原因是由于模型自帶的寄生參數導致的。

我們可以從數學角度定性分析一下。仿真的是固定Duty的Voltage Mode control Boost輸出對階躍輸入的響應，從輸入到輸出的傳函為：

圖為從輸入到輸出的傳函計算公式

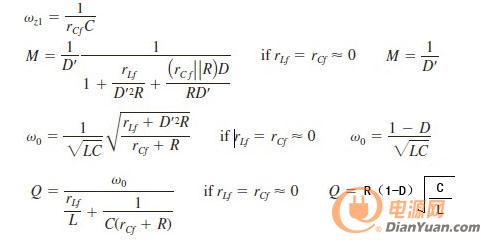

其中，Q值計算的具體過程如下：

圖為具體的Q值計算公式

我們知道，小信號分析的前提條件是在電路處于穩態DC工作點，假設在變量穩態時加上幅值非常小的AC擾動信號。于是該問題就變成了典型的二階系統階躍響應分析，影響到輸出電壓的那個峰值大小及形狀的主要因素就是這個Q值。

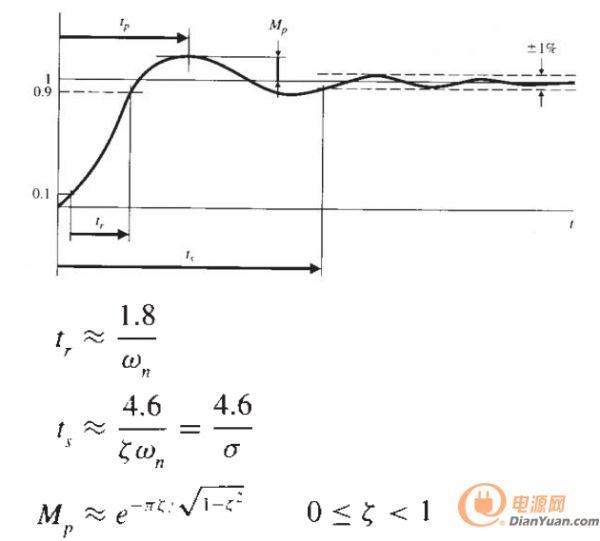

而二階系統的階躍響應可估算為：

圖為二階系統的階躍響應公式

所謂的二階系統的階躍響應也就是模型自帶的寄生參數，包括電感、電容Esr，二極管、MOS導通電阻等。想要避免峰值的產生，可以加閉環控制，也可以選擇加軟啟動，相位裕度弄到70度以上就不會有過沖了，能夠有效的防止峰值產生。

總結

通過對該案例的分析我們可以看出，模型自帶參數往往會在仿真測試階段造成峰值。而在實際設計的過程中想要避免峰值出現，工程師可以在電路系統設計時自主設定相應的參數值，并圍繞電感、電容、MOS電阻等方面進行多方面的排查篩選，避免峰值產生。
