正弦波逆變器沒有方波輸入逆變器的缺點，但是本身的效率卻并不高，所以設計者們都想在保留正弦波逆變器優點的同時提升其效率，很多初學者們對正弦波逆變器的制作也非常感興趣，所以本文就將介紹一款600W正弦波逆變器的制作過程，由于是針對新手，所以其中的講解非常詳細。

該正弦波逆變器的特點：

SPWM的驅動核心采用了單片機SPWM芯片TDS2285，所以，SPWM驅動部分相對純硬件來講，比較簡單，制作完成后要調試的東西很少，所以，比較容易成功。

所有的PCB全部采用了單面板，便于大家制作，因為，很多愛好者都會自已做單面的PCB，有的用感光法，有點用熱轉印法等等，使用單面板后就不用麻煩PCB廠家，自已在家里就可以做出來，當然，主要的目的是省錢。

該機所有的元件及材料都可以在網絡上買到。

功率只有600W，沒有做大功率的原因是，一來功率小點容易成功，二來既可以做實驗也有一定的實用性。

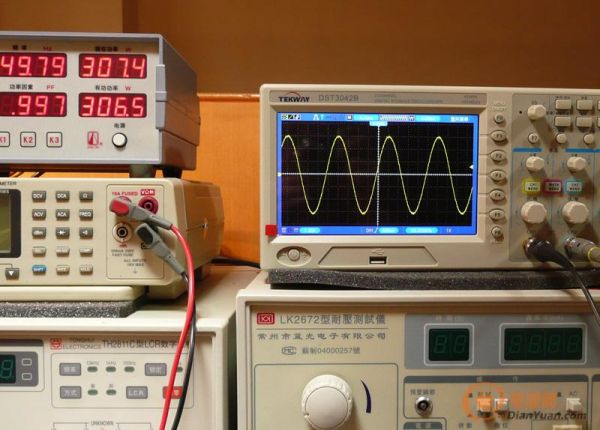

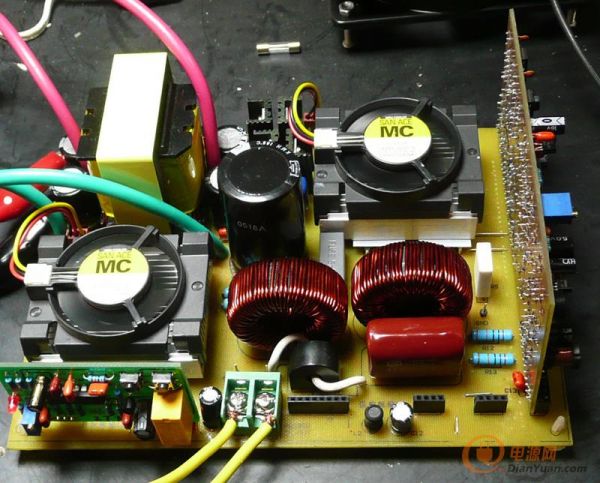

下面是樣機的照片和工作波形：

電路原理

該逆變器分為四大部分，每一部分做一塊PCB板。分別是“功率主板”;“SPWM驅動板”;“DC-DC驅動板”;“保護板”。

1.功率主板：

功率主板包括了DC-DC推挽升壓和H橋逆變兩大部分。

該機的BT電壓為12V，滿功率時，前級工作電流可以達到55A以上，DC-DC升壓部分用了一對190N08，這種247封裝的牛管，只要散熱做到位，一對就可以輸出600W，也可以用IRFP2907Z，輸出能力差不多，價格也差不多。主變壓器用了EE55的磁芯，其實，就600W而言，用EE42也足夠了，但是為了繞制方便，加上EE55是現存有的，就用了EE55。關于主變壓器的繞制，下面再詳細介紹。前級推挽部分的供電采用對稱平衡方式，這樣做有二個好處，一是可以保證大電流時的二個功率管工作狀態的對稱性，保證不會出現單邊發熱現象;二是可以減少PCB反面堆錫層的電流密度。

當然，也可以大大減小因為電流不平衡引起的干擾。高壓整流快速二極管，用的是TO220封裝的RHRP8120，這種管子可靠性很好，這里用的是二手管，才1元錢一個。高壓濾波電容是470uf/450V的，在可能的情況下，盡可能用的容量大一些，對改善高壓部分的負載特性和減少干擾都有好處。

H橋部分用的是4個IRFP460，耐壓500V，最大電流20A，也可以用性能差不多的管子代替，用內阻小的管子可以提高整機的逆變效率。H橋部分的電路采用的常規電路。

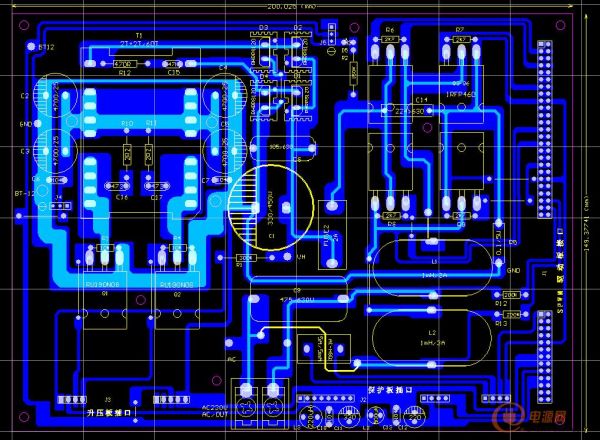

下面是功率主板的PCB截圖，長寬為200X150MM，因為，這部分的電路比較簡單，就不給出原理圖了，直接畫了PCB圖，如圖1所示。

圖1

（編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。）

2、SPWM驅動板

SPWM的核心部分采用了TDS2285單片機芯片。U3、U4組成時序和死區電路，末級輸出用了4個250光藕，H橋的二個上管用了自舉式供電方式，這樣做的目的是簡化電路，可以不用隔離電源。

因為BT電壓會在10-15V之間變化，為了可靠驅動H橋，光藕250的圖騰輸出級工作電壓一定要在12-15之間，不能低于12V，否則可能使H橋功率管觸發失敗。所以，這里用了一個MC34063(U9)，把BT電壓升至15V(該升壓電路由鐘工提供)，實驗證明，這方式十分有效。

整個SPWM驅動板，通過J1,J2插口和功率板接通，各插針說明如下：

J2:

2P-4P;7P-9P;13P-15P;18P-20P分別為H橋4個功率管的驅動引腳。

23P-24P為交流穩壓取樣電壓的輸入端。

J1:

1P為2285輸出至前級3525第10P的保護信號連接端，一旦保護電路啟動，2285的12P輸出高電平，通過該接口插針到前級3525的10P，關閉前級輸出。

6P-7P-8P為地GND。

9P接保護電路的輸出端，用于關閉后級SPWM輸出。

10P-11P接BT電源。

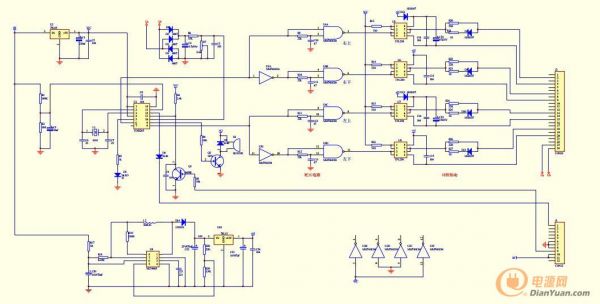

下面是SPWM驅動板的電原理圖和PCB截圖：

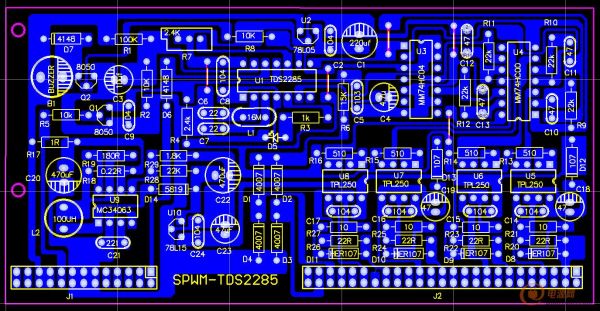

圖3 PCB截圖

（編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。）

3、DC-DC驅動板

DC-DC升壓驅動板，采用的是很常見的線路，用一片SG3525實現PWM的輸出，后級用二組圖騰輸出，經實驗，如果用一對190N08，圖騰部分可以省略，直接用3525驅動就夠了。板上有二個小按鈕開關，S1、S2、S1是開機的，S2是關機的，可以控制逆變器的啟動和停機。

驅動板是用J3,J4接口和功率板相連的，其中J3的第1P為限壓反饋輸入端。

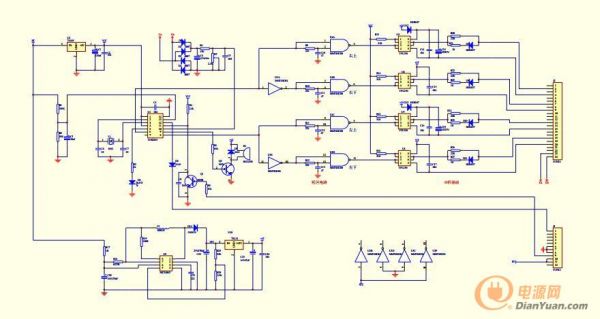

下面是DC-DC升壓驅動電路圖和PCB截圖：

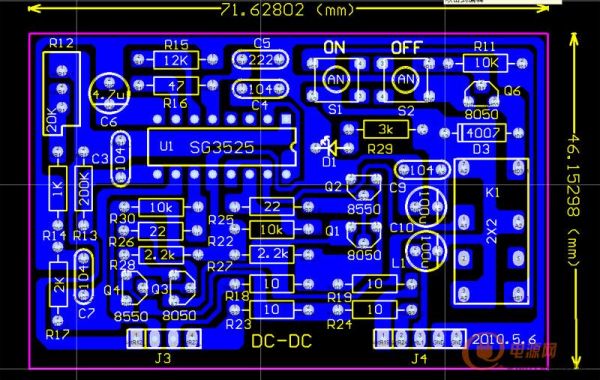

圖5 PCB截圖

4、保護板

這次沒有做保護板，有如下原因：首先是沒有保護板該機也可以工作;其次是：文章中的功率主板，是后來經修正過的，保護板上的接口也做了改動，而樣機用的是沒有修正過的PCB板，即便是做了保護板，也插不上去。

圖6 保護部分的電路圖

本篇文章主要對600W正弦波逆變器的工作原理和特點進行了介紹，旨在為想要動手實踐的初學者們提供一個參考，并對設計中需要的知識進行梳理。在下一節當中，小編將為大家帶來該款正弦波逆變器的主要部件的制作與安裝調試方法。
