導語  2014年11月13日，Altera?公司召開媒體見面會，重點介紹Enpirion技術相關電源解決方案及其在FPGA、PowerSoC等方面的應用及技術突破。此次媒體見面會是“Altera 2014年度技術巡展”的一部分，主題為“Silicon Convergence前沿硅片融合”，重點是Altera業界領先的第10代最新FPGA和SoC，包括Stratix? 10 FPGA和SoC、Arria? 10 FPGA和SoC，以及MAX? 10 FPGA等。會上，來自Altera?公司Enpirion產品中國區高級業務經理張偉超進行了Enpirion電源產品的介紹和演示，系統地講解了Enpirion數字電源的優勢、特點及應用，并就其發展趨勢進行展望。

電源網報道  2013年5月15日，Altera?公司宣布簽署收購Enpirion, Inc.的最終合并協議，將Enpirion的電源單芯片系統與Altera的FPGA相結合，為研發生產性能更強、系統功耗更低、可靠性更高、體積更小的產品提供了可能性。

在Altera正式收購Enpirion, Inc.一年后，我們看到融合了Enpirion電源解決方案的全新FPGA產品。在加入Enpirion技術前，F(xiàn)PGA的設計開始面臨諸多問題，如電源軌越來越多、面積增大、噪聲敏感、線性穩壓器的效率較低導致功率損失增大。

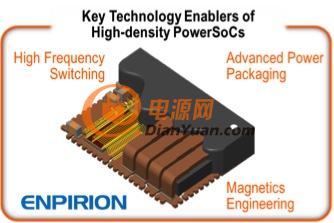

Enpirion技術解決了以上各種問題。為什么Enpirion可以做到？它擁有三項最重要的技術開發，包括高頻IC技術、磁體工程以及電源封裝和構建。如今，電源正在向著小型化、高效、高可靠性、智能化的方向發展，在這三項技術的基礎上Enpirion實現了集成電源轉換的高效、低噪聲、系統可靠性高以及使用方便等特點。包括以下特點：

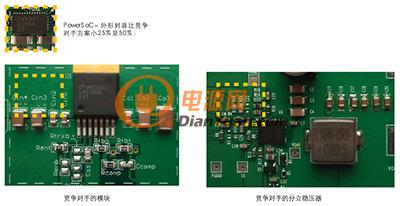

體積最小——Enpirion技術采用獨特的磁芯配方，實現最高功率密度和最小外形封裝。與其他分立開關穩壓器和模塊相比，極大地減小了負載點穩壓所需要的PCB面積和高度。

更高效率——Enpirion采用LD MOS使得系統功耗降低并且有降低紋波，最高效率可達97%。

系統可靠性高——通常在高溫工作下可能造成元器件的失效，Enpirion使用的器件達到工業級，在85℃環境溫度時，大部分不需要負載降額或者氣流散熱。此外，經過專門的仿真測試、特性測試和驗證和制造測試，通過JEDEC JESD47行業標準驗證。 更少的元器件和嚴格受控的IC制造工藝，實現了無與倫比的45,000年MTBF可靠性。

使用方便——由于Enpirion具有補償功能，支持“一站式”設計，開發只需較少的設計步驟，使用更少的迭代，相對于分立開穩壓器顯著縮短了設計時間，降低了開發成本，以便產品更迅速地面世。

最小的引腳布局——Enpirion電源系統采用最小的引腳布局，使得方案設計更加簡潔，降低成本。

EM1130與PMBus高度集成的30A PowerSoC

通常，更大電流的輸出意味著更大的功耗和成本，Enpirion技術可以做到最大輸出電流達30A，輸出電壓在0.6V-1.5V，精度＜0.5%，峰值紋波僅5mV，效率達到89%以上。此外，EM1130 PowerSoC還集成了電感、電源系統和控制器，具有PMBus V1.2兼容數字通信接口，支持計算機遠程監控。EM1130支持最多6組并聯運行，對輸出電壓在相位、紋波、瞬態響應可以做出精確的檢測。EM1130 PowerSoC還具備降低系統功耗的SmartVID特性，高精度差分遠程檢測，自適應數字控制環實現快速瞬間響應。是真正意義上的數字/智能電源。

在可調門限和等級上，EM1130 PowerSoC可以做到對UVLO輸入和輸出報警以及故障等級、OVLO輸入和輸出報警以及故障等級、過流報警和故障等級、過溫和低溫報警以及故障等級、預偏置負載、單調啟動/關斷、短路等保護。

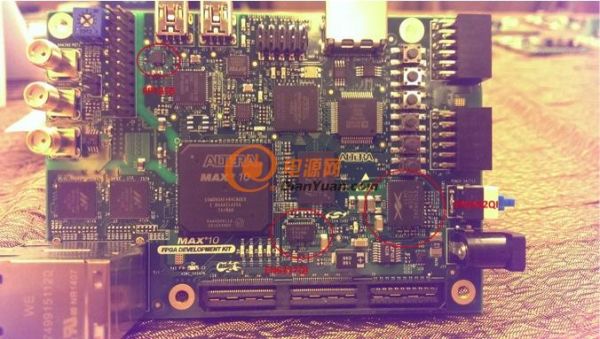

MAX 10開發套件

如圖，Enpirion獨特的封裝技術使得電源芯片散熱好、低噪聲，可實現電路設計中與主芯片離的很近。

使用EM6337替換LDO，既能實現線性降壓又可大大提高效率。在整個MAX10開發套件中，可根據用戶的不同需求實現不同的電壓、電流輸出要求。

Enpirion電源解決方案的應用

市場需求驅動使設備生產商在其產品中增加更多的特性和功能，提供更大的帶寬，進一步減小外形封裝，并且提高能效。最新的28nm和20nm FPGA、處理器和其他SoC需采用更小尺寸，更高精度的電源管理器件來解決這些難題。這樣的需求會導致電源軌數量增多，有復雜的上電排序要求，以及嚴格的噪聲容限。Enpirion電源解決方案解決了這些電源設計難題，得到了廣泛應用。主要包括以下領域：

計算機——包括服務器母板、NIC和HBA卡、RAID控制器、微服務器；

網絡和電信——包括射頻基站（宏基站、微微蜂窩、毫微微蜂窩）、骨干網（微波、固網）、媒體網關（ATCA/AMC）;

工業和嵌入式——包括安全系統/數字視頻錄像機（DVR）、工業計算、工業通信模塊；

企業存儲——包括固態硬盤（SSD）、SATA、SAS、mSATA、PCI Express※（PCIe※）、存儲系統；

測試和測量——包括網絡分析儀、自動測試設備（ATE）數據采集示波器、分析儀、信號發生器；

光網絡——包括光模塊、SFP、XFP、CXP、CFP、有源光纜、可設置上/下復用器。

Enpirion電源轉換解決方案，方便了電路板開發人員設計負載點電源方案，以最低的系統功耗實現FPGA最佳性能。經過優化，可以滿足Altera高性能Stratix? V、Arria? 10以及Stratix? 10 FPGA和SoC的核心需求。當系統設計人員需要將高性能FPGA集成到系統中時，它為系統設計人員提供了高效的高密度電源轉換方案。這一系列電源完善了Altera的Power SoC DC-DC轉換器，這種體積最小、效率最高的電源解決方案為系統工程師提供了設計產品的新方法，滿足了最嚴格的要求，性能也符合需求。（編輯&記者 鵑子）
