前言：智能家居行業在物聯網熱潮的持續推動下，可以說熱議不斷、熱潮涌動，民用市場又是一片廣闊的天地，一大批有實力的企業進入智能家居行業。但是目前市場上銷售比較多的還是智能插座產品，此類產品的價格已逐步被市場所接受。智能插座通俗的說是節約用電量的一種插座，此產品主打節能買點，故智能插座本身的耗電情況也備受關注。本文主要介紹如何輕松解決智能插座待機功耗問題。

一、節能環保要求

節能環保產業位于國家戰略新興產業發展規劃之首，這表明未來國家會加大在節能環保行業的投資力度，為節能環保注入新的動力。在節能環保行業快速發展的形勢下，低待機功耗產品受到了消費者的關注。據國際權威機構統計，待機能耗已占民用電力消耗的3%-13%。中標認證中心的調查顯示，家電待機能耗占中國家庭電力消耗的10%左右，家庭中各種家電產品的平均待機能耗為15-30W之間。所以目前國內的消費電子產品也向著低功耗的方向發展，并率先推出產品搶占市場。

為了限制電子產品的關機及待機功耗，以實現節能環保的目的。歐盟出臺了電子類產品待/關機模式之EuP耗能指令，并于2009年1月6日正式生效，此后進入歐盟的產品，其生態化設計要求需滿足指令中的相關描述。

二、智能插座的解決方案

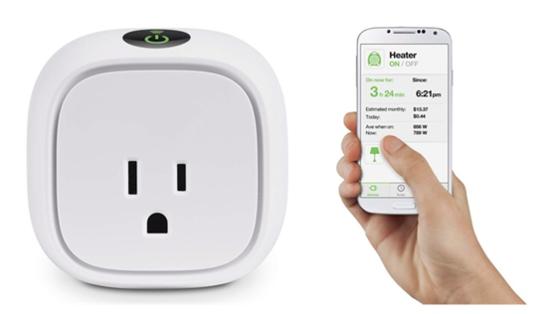

智能插座，現在通常指內置Wi-FI模塊，通過智能手機的客戶端來進行功能操作的插座，最基本的功能是通過手機客戶端可以遙控插座通斷電流，設定插座的定時開關。智能插座現在不主打安全方面的功能，而是強調家居的智能化，智能插座通常與家電設備配合使用，以實現定時開關等功能。

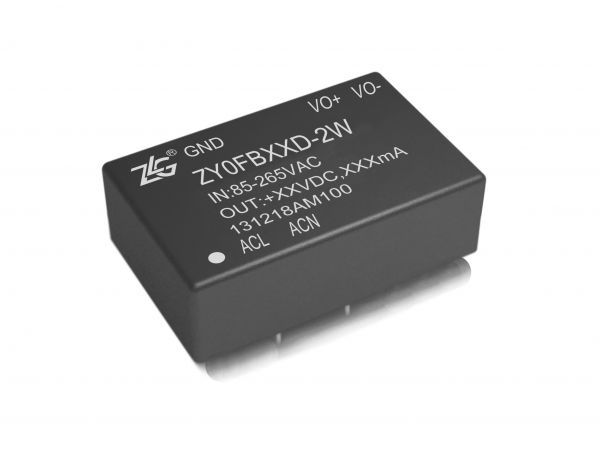

根據上述描述，智能插座內部包含了AC-DC電源、無線通訊單元、繼電器及MCU控制單元等。無線通訊單元可以根據使用場合選擇合適的通訊方式，其中有射頻技術、紅外技術、WIFI技術、藍牙技術和ZigBee技術等。由于ZigBee技術具有通訊距離長、穿墻能力較強、發射功耗較低的特點，比較適合智能家居應用場合。AC-DC電源需要在滿足智能開關工作時所需功率的情況下，還要滿足待機工作時的低功耗問題。廣州致遠電子推出了小體積待機功耗的電源模塊ZY0FBxxD-2W，非常適合智能插座的應用。

u 超低待機功耗(50mW);

u 無需外接元件可直接使用;

u 輸入電壓：85-265VAC(100-375VDC);

u 工作溫度：-25℃～+70℃;

u 可持續短路，自恢復;

u 超小體積：31.8mm*20.3mm*10.5mm;

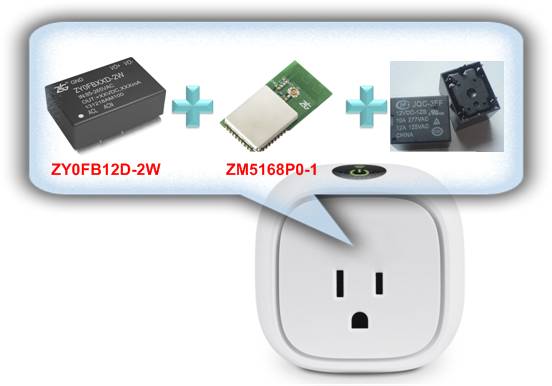

智能插座的推薦設計方案：

AC-DC電源模ZY0FBxxD-2W是廣州致遠電子專門針對小體積低功耗應用場合研發的電源產品，同時廣州致遠電子的ZM5168P0-1是集MCU與ZigBee收發于一體的模塊類產品。僅需要將兩個模塊搭接在一起，就能完美實現智能插座的設計。同時由于ZM5168P0-1集成了NXP JN5168處理器，可以對此MCU進行編程，從而實現智能插座的各項功能。此方案具有設計簡單、簡化器件、快速實現等特點。運用此方案可以大幅簡化開發過程，使產品更快的投入市場，抓住市場先機提升產品競爭力。

輸入端使用的ZY0FBxxD-2W待機空載功耗最大為0.05W，ZigBee模塊ZM5168P0-1也采用低功耗設計，在收發狀態的最高功耗為0.08W左右。從上面的數據來看，使用本方案能夠使智能插座在待機狀態下得到較低的功耗，從而達到節能環保的目的。

我們支持環保應該從設計做起，應該用我們自身的行動去影響他人，讓環保成為一種習慣，成為一種時尚，成為一種社會道德。
