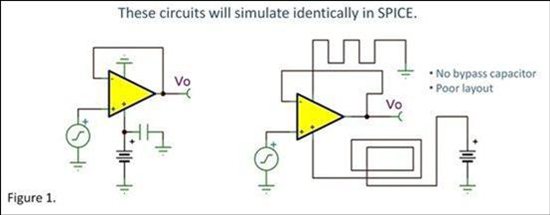

在高精度放大器論壇上，提了一個問題，并附上了一幅SPICE仿真原理圖它是一個運算放大器電路(具體是什么樣的電路已不重要)，問題的重點是這個運算放大器電路在電源引腳上包括有一些旁路電容。當然，這可能是因?yàn)楣こ處煹姆抡娉绦蛑苯訉?dǎo)入電路板布局程序中。在最終電路中，這些旁路電容器至關重要。但是，仿真需要它們嗎?使用它們當然沒有害處，但是卻并不需要。DC 到 THz，零阻抗下 SPICE 的電壓源已經堪稱“完美”，無需任何旁路電容。 下面兩個電路在 SPICE 中完全一樣。左側電源旁路電容器沒有什么作用;右側電源和接地長接點并未降低仿真性能。但是，在您的電路板上卻有巨大的差異。

如果電路板布局在板上的合適位置沒有使用有效的旁路方法，也即沒有旁路電容，那么您可能無法獲得理想的性能。或者，您可能會面臨討厭的振蕩問題。不要指責 SPICE 仿真;它不可能為您找出這些問題。 即使您利用串聯電阻和電感對糟糕的電源旁路建模，宏模未必能夠精確地對不利影響建模。電源引腳上，各信號之間相互影響，并可能會引起振蕩。這種情況很復雜，不要嘗試對其進行建模。實際上，一些舊的宏模甚至不會將輸出電流建模為來自電源端的電流。我們提供的一些新的宏模非常優秀，可以仿真放大器對電源噪聲的抑制程度，但卻無法正確地對其可能產生的不穩定性或者振蕩進行建模。 在一些我們的 IC 設計中，通常會對這些影響進行建模。對整個電路進行了十分詳細的仿真—包括每個晶體管、電阻器和電容器。諸如引線電感和片上線路電阻以及不同電路板布局的電容等寄生組件都包括在內。因此，常常會對非完美電源的各種影響進行建模，目的是查看它對器件的影響情況。但是，這種精細度已經超出了宏模能夠仿真的程度。

使用SPICE宏模對放大器電路進行仿真是一種好方法，它能夠清楚地看到許多電路工作時才會出現的問題。提供的大多數最新宏模—“Green-Lis”版—非常優秀，確實是業界最好、最完整的宏模。但它們也只是宏模而已。它們無法仿真電路的所有行為。另外，它們也無法為糟糕的電路布局和電源旁路負責。
