Allegro MicroSystems公司推出用于中型LCD顯示背光、具有輸出斷開功能的新型大功率LED驅動器。該新型驅動器是用于汽車市場內各種應用的理想解決方案。典型的應用包括車載導航系統、汽車資訊娛樂系統以及備用攝像顯示。商用版本已可提供，可用于工業及消費應用。

Allegro的A8501整合一個升壓轉換器和四個100mA電流吸收器。LED通道可彼此聯合，支持高達400mA電流吸入能力。該器件可采用8 至 21V的單電源工作，并可承受最高 40 V的電壓。該升壓轉換器是恒定頻率、電流型轉換器。

工作頻率可設置為2MHz，以免干擾汽車應用中的AM無線電頻段。整合的升壓DMOS開關的額定值為40V，3.6A。PWM光暗控制功能可實現比率高達1000:1 的LED電流控制。額外的4:1光暗控制可通過使用DIM引腳獲得。作為眾多保護功能的一項，A8501可通過整合的輸入斷開開關提供輸入連接器短路保護。它還具有可調過壓保護(OVP)功能，可提供LED開路或短路以及OVP電阻或升壓二極管開路保護。

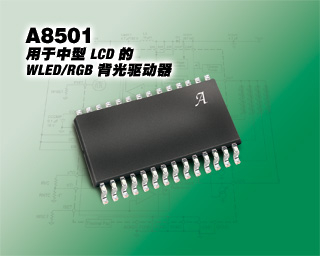

該器件采用表面貼裝、28 針TSSOP 封裝(后綴 LP)， 裸露熱焊盤以增強散熱。該產品的最大工作環境溫度為125°C 或85°C，適合氣和或工業/消費應用。該器件屬無鉛產品且引腳框采用100% 霧錫(后綴T)或錫鉍(后綴 B)電鍍。
