1.引言

本文在分析三相電壓型PWM整流器工作原理的基礎上，建立了dq同步旋轉坐標系下三相電壓型PWM整流器的數學模型，分別設計了基于前饋解耦控制的電流內環控制器和電壓外環控制器。最后通過仿真和實驗驗證該控制策略的正確性和有效性。　　

PWM整流器與傳統的不控整流或相控整流方式相比，具有網側電流諧波含量少、功率因數高、能量可雙向流動、動態響應快等優點，成為當今電力電子領域研究的一個熱點。因此，研究高性能的PWM整流器控制策略具有重要現實意義。　　

2.三相電壓型PWM 整流器數學模型

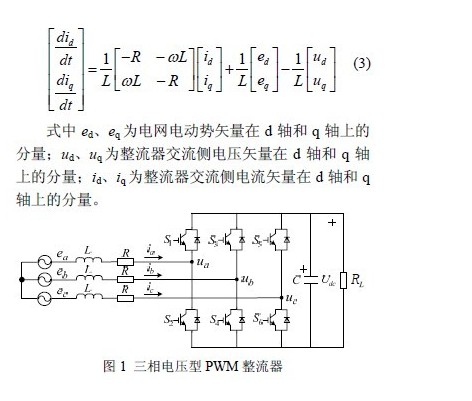

三相電壓型PWM 整流器的原理圖如圖1 示，圖1中各物理量定義如下：ea、eb、ec 為電網電壓，ia、ib、ic 為交流側各相電流，Udc 代表直流側電壓，ua、ub、uc 為PWM 整流器交流側輸入電壓。假設三相電網電壓平衡，則可得：

將上述abc 三相靜止坐標系下的PWM 整流器數學模型變換到dq 同步旋轉坐標下的數學模型：

3.三相電壓型PWM 整流器雙閉環控制策略　　

3.1 三相電壓型PWM 整流器電流內環控制器　　

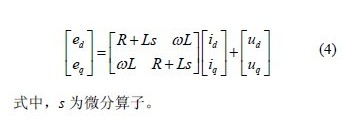

由(3)式整理得：

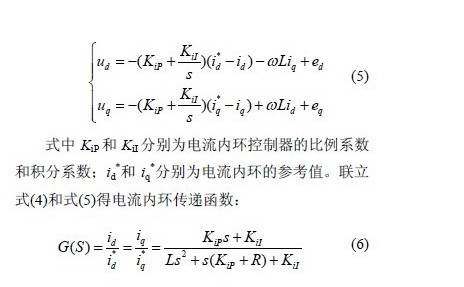

從上述d-q 數學模型可知，d、q 軸變量相互藕合，因而給控制器設計造成一定困難。為此，可采用前饋解耦控制策略，引進的PI 調節器，從而實現了系統的閉環穩定控制。其控制方程為：

由式(6)可知，在電流內環控制器中引入電流狀態反饋解耦控制策略能夠?qū)崿F(xiàn)有功電流和無功電流的解耦控制。電流內環控制器框圖如圖2 所示。

3.2 三相電壓型PWM 整流器電壓外環控制器　　

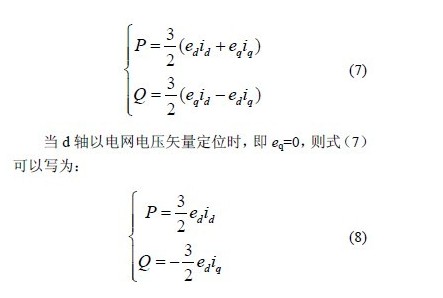

根據瞬時功率理論，在dq 同步旋轉坐標系下的有功功率P 和無功功率Q 可表示為：

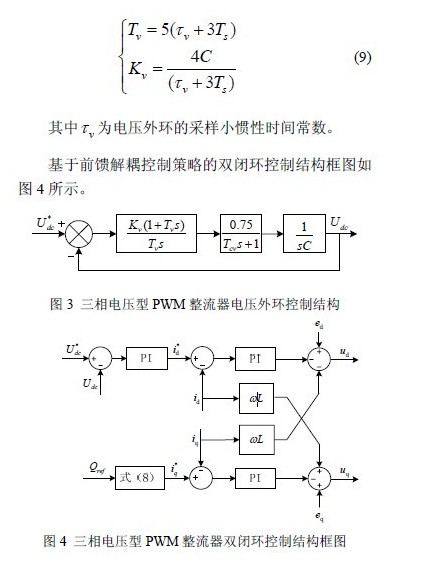

由(8)式可知，id 和iq 分別與有功功率P 和無功功率Q 呈線性比例關系，調節id 和iq 就可分別獨立地控制PWM 整流器的有功功率和無功功率，實現有功功率和無功功率的解耦控制。為了穩定PWM 整流器的直流側電壓，直流電壓外環采用PI 控制，其簡化的控制結構如圖3 所示[6]。按照典型II 型系統來設計調節器可以得到PI 調節器參數為

4.仿真研究　　

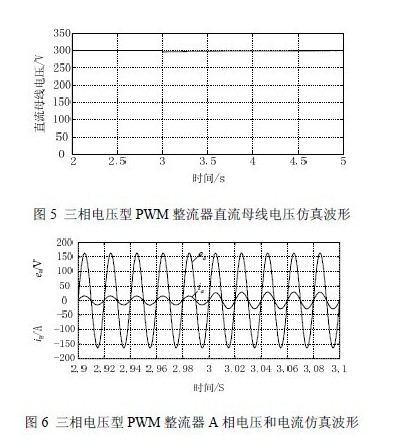

在Matlab/Simulink 的仿真平臺中搭建了三相電壓型PWM 整流器仿真模型。仿真參數如下：電網相電壓有效值110V，電網電壓頻率50Hz，變壓器為升壓型隔離變壓器，三相濾波電感3mH，直流側負載24 Ω ，直流側給定電壓300V。為檢驗系統的抗干擾性，在3s 時，負載突增，阻值由24 Ω 突變?yōu)?2 Ω 。此時直流母線電壓略微下降，并能在較短時間內恢復穩定，如圖6 所示。圖6 為負載發生突變時A 相電壓和電流仿真波形，由圖可知，負載發生突變時，交流側輸入電流迅速增大以保證整流器輸入、輸出功率平衡，而系統仍運行于單位功率因數，體現了系統良好的動態響應。

5.實驗研究　　

搭建一臺三相電壓型PWM 整流器樣機進行實驗驗證。實驗參數與仿真參數相同。開關頻率為10kHz，死區時間為2us。整流器主控芯片為TI 公司的TMS320F28335。　　

圖7 為Fluke435電能質量測試儀記錄下的三相電壓型PWM 整流器直流母線電壓實驗波形。圖8 為用Fluke 記錄下的A 相電壓和電流實驗波形(幅值大的為電壓波形)。圖9 為用Fluke 測得電流總諧波含量圖，電流諧波含量(THD)為2.7%。實驗結果表明，采用本文提出的控制策略能夠有效地抑制諧波電流，實現高功率因數運行，直流母線電壓具有較小波動(波動在5V 以內)，基本穩定在300V，系統具有良好的穩定性。

6.結論　　

本文在分析三相電壓型PWM整流器數學模型的基礎上，分別設計了電流內環控制器和電壓外環控制器。仿真和實驗結果表明，PWM整流器基本運行于網側單位功率因素，有效地抑制了網側輸入諧波電流。系統具有良好的穩態特性和動態特性。因此該控制策略是一種有效的控制策略，具有一定的實用價值。
